Kutu kapakları, gözlük kutuları, kablo klipsleri ve elektronik kasaları gibi pek çok fonksiyonel parça bir menteşe ya da geçme klips gerektirir. Dört yaygın yöntemi ve ölçülerini aşağıda bulabilirsiniz.

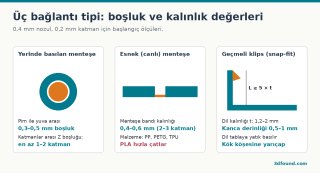

Görsel: 3DFound
1. Yerinde basılan (print-in-place) menteşe
Menteşe pimi ve yuvası tek seferde, birbirinin içinde basılır. Baskı bitince parça tabladan kalkar ve döner. Başarı için:
- Pim ile yuva arasında radyal 0,3–0,5 mm boşluk. İyi kalibre edilmiş yazıcıda 0,3 mm çalışır; emin değilseniz 0,4 mm ile başlayın.
- Menteşe parçalarının yan yüzleri arasında da 0,3–0,4 mm boşluk bırakın.
- Pim ekseni tablaya paralel olmalı. Pimin altı havada kalırsa yuvanın tavanı sarkar ve pime yapışır; konik (45°) tavanlı yuva tasarımı bu sorunu çözer.
- İlk katmanın genişlemesi (elephant foot) alt kısımdaki boşluğu kapatabilir; dilimleyicideki "elephant foot compensation" değerini 0,1–0,2 mm yapın.
Baskıdan sonra menteşe sıkıysa zorlamayın; birkaç kez yavaşça ileri geri çevirmek ince yapışmaları koparır.
2. Ayrı pimli menteşe
En sağlam ve en kolay yöntemdir. İki parçayı ayrı basın, delikten pim geçirin. Pim olarak:
- 1,75 mm filament parçası: 1,9–2,0 mm deliğe geçirilir, uçları havyayla hafif eritilip mantar yapılır. Hafif kapaklar için yeterlidir.
- M3 vida ve somun: 3,3–3,4 mm delik. Gerekirse sökülebilir.
- Çelik pim veya çivi: Ağır kapaklarda en dayanıklı seçenek.
3. Esnek (canlı) menteşe
İki parçayı bağlayan ince bir plastik bant. Ticari ürünlerde polipropilen (PP) kullanılır; PP binlerce kez bükülebilir. 3D baskıda:
- Bant kalınlığı 0,4–0,6 mm (2–3 katman), genişliği 3–5 mm olabilir.
- Bant mutlaka tablaya paralel basılmalı; katmanlar arası bağa güvenen bir menteşe ilk bükülmede kopar.
- PLA birkaç bükülmeden sonra çatlar. PETG birkaç yüz, PP binlerce döngü dayanabilir; TPU ise hiç çatlamaz ama kapak "sallanır".
- PP baskısı tablaya yapışma açısından zordur; PP bant veya ambalaj bandı tabla yüzeyi olarak kullanılır.
4. Geçmeli klips (snap-fit)
Kutu kapağı ve gövde arasında esneyen bir dil ve bu dilin ucundaki kanca kullanılır. Kurallar:
- Dil uzunluğu kalınlığının en az 5 katı olsun. Kısa ve kalın dil esnemez, kırılır.
- Dilin gövdeye bağlandığı iç köşeye 0,5–1 mm yarıçap verin. Kırılmaların çoğu bu köşeden başlar.
- Dil, katman çizgileri boyunca esneyecek şekilde yatırılarak basılmalı. Dik basılan bir dil katman çizgisinden kopar.
- Kanca derinliği 0,5–1 mm yeterlidir. Kancanın giriş yüzü 30–45° eğimli, çıkış yüzü ise sökülebilir klips için eğimli, kalıcı klips için dik olur.
Malzeme kısaca
| Malzeme | Menteşe / klips davranışı |
|---|---|
| PLA | Sert; yerinde basılan menteşe için iyi, esneyen dil için zayıf |
| PETG | Klips ve az döngülü esnek menteşe için iyi denge |
| Naylon (PA) | Yorulmaya dayanıklı, aşınması az; nem kontrolü gerekir |
| PP | Esnek menteşede en iyi; baskısı zor |
Test baskısı
Menteşe ve klips toleransları yazıcıdan yazıcıya değişir. Asıl kutuyu basmadan önce sadece menteşe veya klips bölgesini içeren küçük bir test parçası basın. Yerinde basılan menteşede 0,3 / 0,4 / 0,5 mm boşluklu üç küçük menteşeyi aynı anda basmak, yazıcınız için doğru değeri tek seferde gösterir. Klipslerde ise dilin kaç kez takıp çıkarmaya dayandığını test etmek, kalınlık ve malzeme kararını kolaylaştırır.
