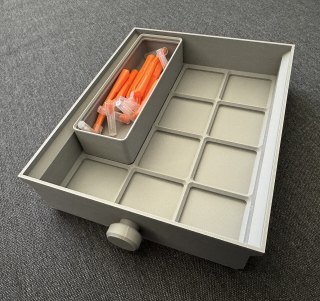

Gridfinity, 42 mm'lik ızgaraya oturan modüler kutulardan oluşan açık kaynaklı bir çekmece düzenleyici sistemidir; taban plakası bir kez basılır, kutular ihtiyaca göre çoğaltılır.
Sistem 2022'de Zack Freedman tarafından yayınlandı ve kısa sürede 3D baskı topluluğunun en çok kullanılan standartlarından biri oldu. Avantajı, herkesin aynı ölçüye uymasıdır: bir kullanıcının tasarladığı tornavida kutusu, sizin taban plakanıza da oturur.
Görsel: Sandstein / Wikimedia Commons, CC0
Görsel: 3DFound
Çekmecenin iç ölçüsünü alın; kenar profillerini ve ray çıkıntılarını hesaba katın. Her iki boyutu 42'ye bölüp aşağı yuvarlayın. Artan boşluk 10 mm'yi geçiyorsa ızgaranın kaymaması için kenarlara dolgu şeridi (spacer) ekleyin; birçok taban plakası üreticisi bu dolgu payını otomatik ekleyen seçenek sunar.
Taban plakası yazıcı tablasından büyükse parçalara bölün. 220 x 220 mm tablaya 5 x 5 hücre (210 x 210 mm) sığar. Parçalar çekmece içinde yan yana durur; birbirine kilitlenmeleri gerekmez, çekmece kenarları onları tutar.
Gridfinity'de en çok filamenti taban plakası tüketir. Mıknatıssız, ince (light) taban plakası versiyonları %40–50'ye varan oranda daha az malzeme kullanır ve çoğu çekmece için yeterlidir. Kutularda ise yüksekliği gerekenden fazla seçmemek hem filamenti hem çekmece kapanma payını korur. Çekmecenin iç yüksekliğinden 5–8 mm kısa bir kutu yüksekliği güvenlidir.
Sistem yalnızca çekmecelerle sınırlı değildir. Masa üstü düzenleyici olarak kullanılan taban plakaları, duvara asılan Gridfinity panoları ve taşınabilir alet kutuları da yaygındır. Taşınabilir kutularda mıknatıslı taban plakası, kutu taşınırken parçaların yerinden çıkmasını engeller. Mıknatıs yuvası olan modellerde 6 x 2 mm neodyum mıknatısları yapıştırıcıyla sabitleyin ve kutularla tabandaki mıknatısların kutuplarının birbirini çektiğinden emin olun; ters kutup kutuyu iter.
Sistem 2022'de Zack Freedman tarafından yayınlandı ve kısa sürede 3D baskı topluluğunun en çok kullanılan standartlarından biri oldu. Avantajı, herkesin aynı ölçüye uymasıdır: bir kullanıcının tasarladığı tornavida kutusu, sizin taban plakanıza da oturur.
Görsel: Sandstein / Wikimedia Commons, CC0
Sistemin üç parçası
- Taban plakası (baseplate): Çekmeceye yerleşen ızgara. Her hücre 42 x 42 mm'dir. Mıknatıslı versiyonlarda her hücre köşesinde 6 x 2 mm neodyum mıknatıs yuvası bulunur.
- Kutular (bins): Tabanları ızgaraya oturan kaplar. 1x1, 2x1, 3x2 gibi boyutlarda; yükseklikleri 7 mm'lik birimlerle (3u, 6u gibi) ifade edilir.
- Özel ekler: Matkap ucu tutucu, pil kutusu, tornavida yuvası, SD kart kutusu gibi binlerce özel tasarım.

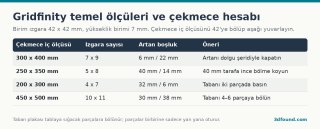

Çekmeceyi ölçün ve ızgarayı hesaplayın
Görsel: 3DFound
Çekmecenin iç ölçüsünü alın; kenar profillerini ve ray çıkıntılarını hesaba katın. Her iki boyutu 42'ye bölüp aşağı yuvarlayın. Artan boşluk 10 mm'yi geçiyorsa ızgaranın kaymaması için kenarlara dolgu şeridi (spacer) ekleyin; birçok taban plakası üreticisi bu dolgu payını otomatik ekleyen seçenek sunar.
Taban plakası yazıcı tablasından büyükse parçalara bölün. 220 x 220 mm tablaya 5 x 5 hücre (210 x 210 mm) sığar. Parçalar çekmece içinde yan yana durur; birbirine kilitlenmeleri gerekmez, çekmece kenarları onları tutar.
Model nereden bulunur?
- Hazır modeller: Printables'ta "gridfinity" araması binlerce sonuç verir. Orijinal yayın da Printables'tadır.
- Ölçüye göre üreticiler: Printables'ta ve ayrı web sitelerinde çalışan Gridfinity generator araçları, çekmece ölçüsünü girip taban plakası ve kutu STL'si üretir. OpenSCAD tabanlı "gridfinity-rebuilt" projesi de parametrik kutu üretmek için yaygın kullanılır.
- CAD eklentileri: Fusion ve Onshape için Gridfinity kutusu üreten eklentiler mevcuttur.
Baskı ipuçları
- Malzeme: PLA yeterlidir. Atölyede yağ, ısı ve darbe alan çekmecelerde PETG daha dayanıklıdır.
- Taban plakası: %15 dolgu ve 2–3 duvar yeterli. İlk katmanın düz olması önemli; eğri bir plaka kutuların sallanmasına yol açar.
- Kutular: Pek çok kutu tasarımı vazo modunda basılabilir; çok hızlı ve hafif olur ama duvarları ince kalır. Ağır vida ve somun koyacaksanız 2–3 duvarlı normal baskı tercih edin.
- Toleranslar: Kutu tabanı ızgaraya sıkı oturuyorsa yazıcınız biraz fazla ekstrüzyon yapıyordur. Kalibrasyonu kontrol etmeden önce dilimleyicideki XY kompanzasyonunu (Elephant foot / XY hole-contour compensation) -0,1 mm civarına çekmeyi deneyin.
- Etiket: Birçok kutu modelinde ön tarafta eğik etiket rafı vardır. Ayrı renkte basılan küçük etiketler veya yapışkanlı etiket yazıcı ile kullanılır.
Filament ve süre planı
Gridfinity'de en çok filamenti taban plakası tüketir. Mıknatıssız, ince (light) taban plakası versiyonları %40–50'ye varan oranda daha az malzeme kullanır ve çoğu çekmece için yeterlidir. Kutularda ise yüksekliği gerekenden fazla seçmemek hem filamenti hem çekmece kapanma payını korur. Çekmecenin iç yüksekliğinden 5–8 mm kısa bir kutu yüksekliği güvenlidir.
Çekmece dışında Gridfinity
Sistem yalnızca çekmecelerle sınırlı değildir. Masa üstü düzenleyici olarak kullanılan taban plakaları, duvara asılan Gridfinity panoları ve taşınabilir alet kutuları da yaygındır. Taşınabilir kutularda mıknatıslı taban plakası, kutu taşınırken parçaların yerinden çıkmasını engeller. Mıknatıs yuvası olan modellerde 6 x 2 mm neodyum mıknatısları yapıştırıcıyla sabitleyin ve kutularla tabandaki mıknatısların kutuplarının birbirini çektiğinden emin olun; ters kutup kutuyu iter.
